| 加工定制：是 | 品牌：定制 | 型号：定制 |
产品规格:（在T=23℃条件下测试）
参数 | 指标 | |||||
信道数 | 2 | 4 | 8 | 16 | 32 | 40 |
中心波长 (nm) | ITU-T Grid | |||||
0.5dB带宽 (nm) | ≥0.3 | |||||
通带宽度(nm) | λITU±0.11 | |||||
通带平坦度 (dB) | ≤0.5 | |||||
典型插入损耗(dB) | 1.2 | 2.0 | 4.2 | 9.0 | 16.8 | 20.5 |
插入损耗(dB) | 1.4 | 2.6 | 5.0 | 9.8 | 19.4 | 24.2 |
相邻通道隔离度(dB) | ≥25 | |||||
非相邻通道隔离度 (dB) | ≥40 | |||||
回波损耗(dB) | ≥50 | |||||
偏振模色散 (ps) | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.15 | ≤0.15 | ≤0.15 |
偏振相关损耗(dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | ≤0.30 |
方向性 (dB) | ≥50 | |||||
工作温度 (℃) | -5～+70 | |||||
存储温度 (℃) | -40～+85 | |||||
封装尺寸 (mm) | ABS 盒子 G：100X80X10；H：125X96X16；I：141X115X18；O：客户*** | |||||

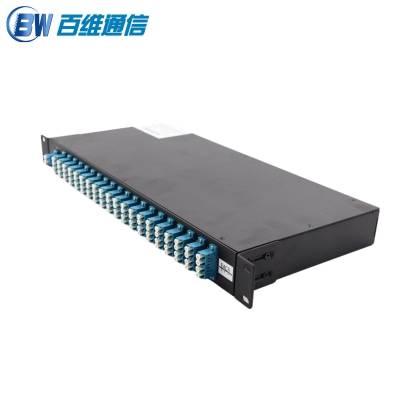

注:1.以上为不含连接头指标；2.可提供机架式 DWDM 产品；3.可根据要求定做特殊规格产品。
订购信息
DWDM/100G- | ||||||
100GHz DWDM | 信道数 | 起始信道 | 功能 | 光纤外径 | 出纤长度 | 连接头 |
02=2信道 04=4信道 08=8信道 16=16信道 32=32信道 40=40信道 | C21、C+21 参见 ITU 波长表 | M=复用 D=解复用 | 09=?0.9松套管 90=?0.9 紧套管 20=?2.0 光纤 30= ?3.0 光纤 | 0.5=0.5米 10=1.0米 15=1.5米 20=2.0米 S=客户*** | NA=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/UPC LA=LC/APC MU=MU/UPC S=客户*** |
