| 加工定制：是 | 品牌：定制OEM | 型号：定制 |
| 种类：光电耦合器 |
应用:
?光纤接入系统
?局域网，广域网，城域网
?无源模拟/数字光网络
?CATV网络
?光学仪器
?光纤传感系统
?其他的光纤系统
产品规格：

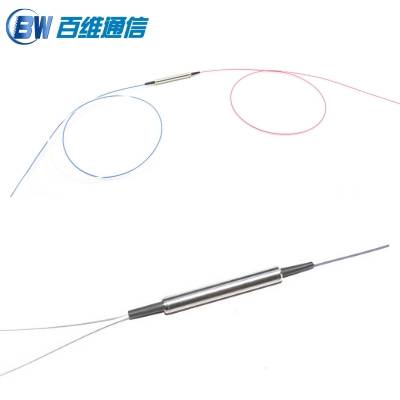

类型 | 多模1×2拉锥耦合器 | |
等级 | P | A |
附加损耗 (典型) (dB) | 0.5 (0.8)* | 0.7 (1.0)* |
插入损耗 (dB) | 3.5 (4.0)* | 3.7 (4.2)* |
一致性 () (dB) | 0.6 | 0.8 |
方向性 (最小) (dB) | 35 | |
工作波长 (nm) | 600～1600 | |
中心波长 (nm) | 850 or 1310 or 1550 | |
工作温度 (℃) | -40～+85 | |
光纤类型 | Corning multimode 50/125, 62.5/125, 100/140 fiber | |
尾纤长度 (m) | 1米或客户*** | |
端口构造 | 1×2 or 2×2 | |
外型尺寸 (mm) | Package M, A, B, C | |
类型 | 多模1×3, 1×4拉锥耦合器 | |
端口构造 | 1×3 | 1×4 |
等级 | P | A |
插入损耗 (dB) | 6.0(6.5)* | 7.2 (7.6)* |
一致性 () (dB) | 1.2 | 1.2 |
方向性 (最小) (dB) | 35 | |
工作波长 (nm) | 600～1600 | |
中心波长 (nm) | 850 or 1310 or 1550 | |
工作温度 (℃) | -40～+85 | |
光纤类型 | Corning multimode 50/125, 62.5/125, 100/140 fiber | |
尾纤长度 (m) | 1米或客户*** | |
外型尺寸 (mm) | Package A, B, C | |
类型 | 多模 树型/星型 耦合器 | ||
端口构造 | n×4 (n=1,2,4) | n×8 (n=1,2,8) | n×16 (n=1,2,16) |
插入损耗 (dB) | 7.0/7.6* | 10.5/11.0* | 14.0/15.0* |
一致性 () (dB) | 1.5 | 2.0 | 2.5 |
方向性 (最小) (dB) | 40 | ||
工作波长 (nm) | 600～1600 | ||
中心波长 (nm) | 850 or 1310 | ||
工作温度 (℃) | -40～+85 | ||
光纤类型 | Corning multimode 50/125, 62.5/125, 100/140 fiber | ||
尾纤长度 (m) | 1米或客户*** | ||
外型尺寸 (mm) | Package A, B, S, D | Package D | Package E |
注:1.以上为不含连接头指标；2.可根据要求定做特殊规格产品；3.50/125um, 62.5/125um光纤工作于850nm；4. 在稳定LED光源下通过。
订购信息
类型 | 等 级 | 波长 | 耦合比 | 端口 | 封装 | 尾纤类型 | 光纤类型 | 连接头 |
CM- 多模耦合器 | P S | 85=850nm 13=1310nm 15=1550nm | 50=50/50 30=30/70 10=10/90 05=5/95 01=1/99 AV=树型耦合器 | 0102=1x2 0202=2x2 0103-1x3 0303=3x3 0104=1x4 …… 0116=1x16 1616=16x16 | A=Package A B=Package B C=Package C D=Package D E=Package E M=Package M S=Package S | 1=裸光纤 2=900um松套管 3=3mm 光缆 | 2=50/125um 3=62.5/125 4=100/140 5=Special fiber | 0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC X=Special |
