| 加工定制：是 | 品牌：百维 | 型号：定制 |
| 种类：隔离器 |
应用:
?光纤传输系统
?激光器封装
描述：

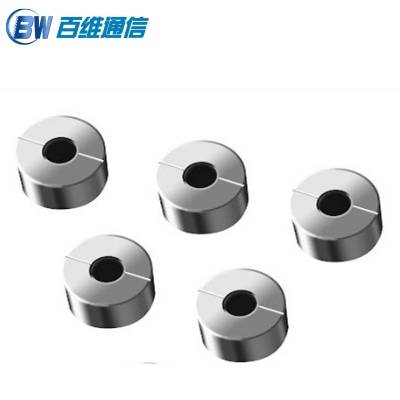

自由空间隔离器系列是专为光信号发射激光器封装而设计，用于阻止光的后向反射，具有高隔离度，低插损和大通光孔径的特点，可以很灵活地满足各种激光二极管的封装要求。
产品规格：（在T=23℃条件下测试）
单级标准技术参数：
参数 | 指标 | ||
P级 | A级 | ||
中心波长λc (nm) | 1310或1550、CWDM | ||
峰值隔离度(λc at 23℃) (dB) | 最小值 | 40 | 38 |
带宽隔离度(λc±15nm at 23℃) (dB) | 最小值 | 32 | 30 |
插入损耗 (λc at 23℃) (dB) | 值 | 0.20 | 0.25 |
带宽插入损耗 (λc±15nm at 23℃) (dB) | 值 | 0.30 | 0.35 |
通光孔径 (mm) | 最小值 | Φ0.8或客户*** | |
功耗 (mW) | 值 | 500 | |
工作温度 (℃) | -40～+85 | ||
存储温度 (℃) | -40～+95 | ||
双级标准技术参数：
参数 | 指标 | ||
P级 | A级 | ||
中心波长λc (nm) | 1310或1550、CWDM | ||
峰值隔离度(λc at 23℃) (dB) | 最小值 | 60 | 55 |
带宽隔离度(λc±30nm at 23℃) (dB) | 最小值 | 42 | 40 |
插入损耗 (λc at 23℃) (dB) | 值 | 0.40 | 0.50 |
带宽插入损耗 (λc±30nm at 23℃) (dB) | 值 | 0.50 | 0.60 |
通光孔径 (mm) | 最小值 | Φ0.8或客户*** | |
功耗 (mW) | 值 | 500 | |
工作温度 (℃) | -40～+85 | ||
存储温度 (℃) | -40～+95 | ||
订购信息
FS | |||||
FS=自由空间隔离器 | 类型 | 产品等级 | 中心波长 | 产品尺寸 | 通光孔径 |
S=单级 D=双级 | P=P级 A=A级 | 13：1310nm 15：1550nm 49：1490 nm 00：其他 | 01：2.5*L1.1mm 02：2.5*L1.4mm 03：2.5*L3.0mm 04：3.0*L1.4mm 05：3.5*3.4*L1.3mm 06：3.0 *L3.0mm 07：2.1 *L1.25mm 08：2.15*2.5*L1.4mm 09：3.0 *L2.5mm S=客户*** | 50：0.5mm 60：0.6mm 80：0.8mm 85：0.85 mm 90：0.9mm S：客户*** |
